    气动Y型三通球阀

    气动Y型三通球阀

    • 阀门型号：Q642F，Q642H，Q642Y
    • 通径规格：DN50～DN250mm
    • 结构形式：Y型三通120°、135°
    • 阀体材质：碳钢WCB、不锈钢304、316、316L等
    • 公称压力：PN16、PN25、PN40、PN64
    • 适用温度：-40℃～450℃
    • 应用范围：石油、化工、发电、造纸、天然气
    • 产品特点：实现各管道能够得到很好、很顺的切换
    气动Y型三通球阀概述：

    Q642F/H气动Y型三通球阀顾名思义即采用Y型流道形式，阀座为三面阀座，有相互成120°、135°;二种阀体结构形式，根据需要实现对介质流向切换两种工况。气动Y型三通球阀的安装形式多样，可根据管路的布局选择不同的外形进行安装，流道平坦、流体阻力小，流通能力强，不会使介质停留在流道内部，实现各管道能够得到很好、很顺的切换，不会造成二次污染。

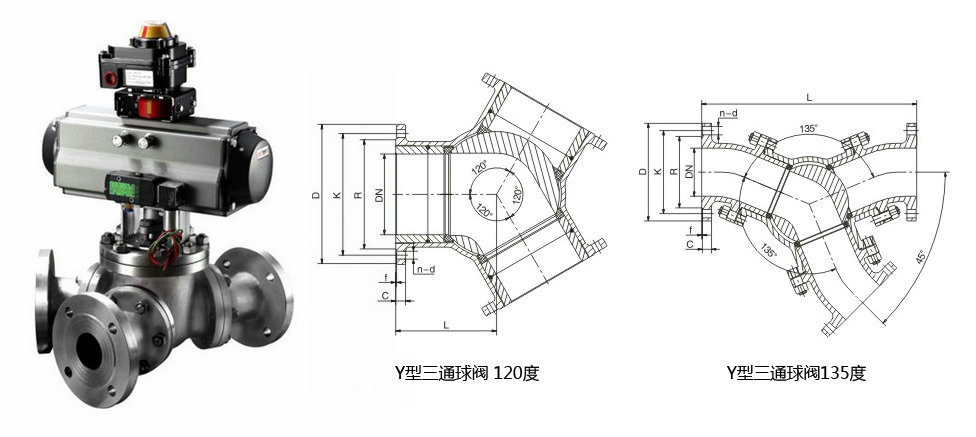

    气动Y型三通球阀结构图

    气动Y型三通球阀应用：

    气动Y型三通球阀与阀座密封，根据工况不同，可分别采用软密封、喷焊镍基合金(硬度大于HRC60)、超音速涂钨钴合金(硬度大于HRC70)及特种硬质材料等多种先进工艺，适用各种苛刻工况，软密封适用200℃以下工况，硬密封碳钢不超过425℃，不锈钢不超过450℃。

    气动Y型三通球阀参数：

    公称通径DN50～DN250(mm)
    公称压力PN1.6、2.5、4.0、6.4MPa
    连接形式法兰式
    结构形式Y型三通
    驱动方式气源控制(压缩空气4-7bar)
    使用温度-40℃～450℃
    控制形式开关型(开关两位控制)、调节型(4～20mA信号)
    阀体材质碳钢WCB、不锈钢304、316、316L等
    密封材料PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金)

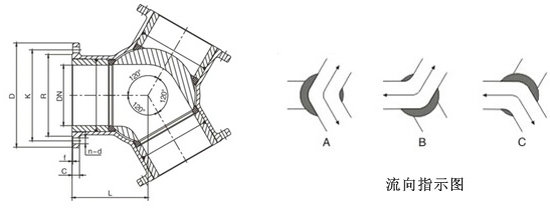

    气动Y型三通球阀流向图

    气动Y型三通球阀可选功能：

    驱动方式压缩空气(可带手轮)
    供气压力0.4-0.7mpa
    气源接口G1/4"、G1/8"、G3/8"、G1/2"
    环境温度-30～+70℃
    作用形式
    单作用（弹簧复位）：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
    双作用（通气开关）：气关式(B)--失气时阀不变(FL)；气开式(K)--失气时阀不变(FL)
    可选附件定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

    相关产品： 气动L型三通球阀    气动T型三通球阀     气动四通球阀
