    多仪阀门 – 蝶阀 – 气动蝶阀系列
    气动调节蝶阀

    气动调节蝶阀

    • 阀门型号：D671X，D641X，D673H，D643H
    • 通径规格：DN50～DN1200
    • 结构形式：中线型，双偏心，三偏心等
    • 阀体材质：铸铁、碳钢、不锈钢304、316、316L等
    • 公称压力：PN10、PN16、PN25、PN40
    • 适用温度：-40℃～450℃
    • 应用范围：水、气体、蒸气、油品、腐蚀性介质等
    • 产品特点：实现对介质流量、压力、温度等参数的调节控制
    气动调节蝶阀简介：



    气动调节蝶阀是通过输入控制信号后，利用气源驱动来调节碟板开度，从而控制介质流量大小的可调节型气动蝶阀，主要由蝶阀与气动执行器、阀门定位器及其它附件配套组合而成。气动调节蝶阀根据自动化系统中阀门定位器输入4-20MA的信号后，通过0.4-0.7MPa进气来调节阀门的开度大小，从而实现对管道中介质流量、压力、温度和液位等工艺参数的调节，是调节流量和截断流体的常用装置。气动调节蝶阀可根据工况需要选用不同密封件(软密封和硬密封)，以满足于不同的使用要求，广泛应用于化工、环保、空气、水、燃气、蒸汽及含有腐蚀性介质的管道上。

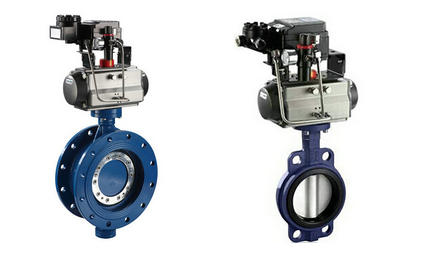

    气动调节蝶阀图片
    气动法兰调节蝶阀                                    气动对夹式调节蝶阀
    气动调节蝶阀原理：



    气动调节蝶阀执行机构分为单作用和双作用，双作用为气开气关式，开启和关闭都需要气源压力，失气保持原位。而单作用为气关弹簧复位式和气开弹簧自动归位，一般分为?？秃统１招?，其适用于要求现场发生故障或没有气源时，阀门需要快速关闭或打开的场所，用紧急切断或流通。

    气动调节蝶阀技术参数：



    公称通径DN50～DN1200(mm)
    压力等级PN1.0、1.6、2.5、4.0MPa
    连接方式法兰、对夹式
    密封形式软密封或金属硬密封
    驱动方式气源驱动,压缩空气4～7bar
    动作范围0～90度
    阀体材质铸铁、碳钢、不锈钢304、316、316L等
    工作场合水、气体、蒸气、油品、腐蚀性介质等
    温度范围软密封：-29℃～180℃ 硬密封：-40℃～450℃
    控制方式装配阀门定位器，智能调节型(4～20mA模拟量信号)

    气动调节蝶阀标准规范：

    设计标准：GB/T2238-1989
    结构长度：GB/T12221-1989
    压力试验：GB/T13927-2000；JB/T9092-1999
    法兰连接尺寸：GB/T9113.1-2000；GB/T9115.1-2000；

    可调范围R：50：1
    使用次数：100万次
    回差：带定位器：小于全行程的2%
    基本误差：带定位器：小于全行程的&plusmn;2%
    泄露量l/h：符合ANSI B16.104 IV级标准

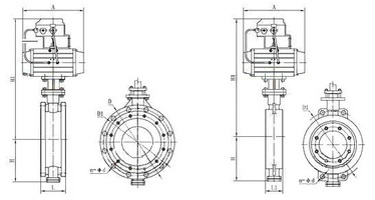

    气动调节蝶阀结构图
      气动调节蝶阀（法兰式）          气动调节蝶阀（对夹式）

    气动调节蝶阀执行器参数：

    执行机构GT、AT、AW系列单双作用气动执行器
    供气压力0.5～0.7MPa
    气源接口G1/4"、G1/8"、G3/8"、G1/2"
    环境温度-30～+70℃
    作用形式双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
    可选附件定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等


    相关产品： 电动调节蝶阀     气动风量调节蝶阀     气动开关蝶阀
