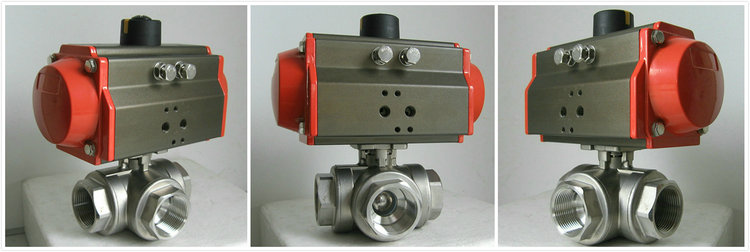

不锈钢气动内螺纹三通球阀Q614/5F图片
时间：2017-11-22 10:29:17 来源：多仪阀门 点击：0次
气动内螺纹三通球阀（Q614F/Q615F）根据结构形式不同可分L型和T型。L型三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通：T型三通球阀适用于介质的分流、合流或流向切换，T型孔道可以使三个通道互相连通或使其中两个通道连通。气动内螺纹三通球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构，达到无泄漏的密封。
公称通径：DN10-50(mm)
公称压力：PN1.6、2.5、4.0、6.4 MPa
阀体形式：三段式分体式阀体
连接形式：内螺纹
阀芯形式："O"型球形阀芯
动作范围：0～90°
泄露量Q：按GB/T4213-92，小于额定KV0.01% (软密封：零泄漏)
作用形式：双作用、单作用（弹簧复位）?？?，常闭型
控制方式：开关两位控制、4～20mA模拟量信号控制
气动内螺纹三通球阀可以实现管路介质换向、分流、合流，气动执行器有双用用和单作用之分，通过接收电气定位器输入的信号4-20mA起到比例流量调节作用，或以电磁阀和压缩空气为动力作为切断阀使用。
