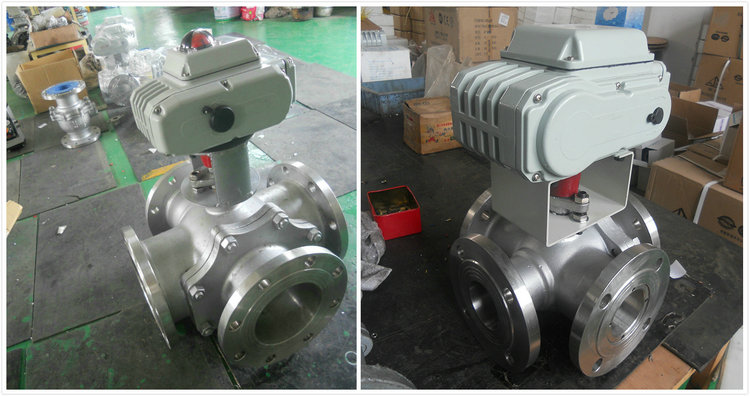

不锈钢电动四通换向球阀图片
时间：2017-11-22 10:31:33 来源：多仪阀门 点击：0次
电动四通球阀概述：
电动四通球阀是一种X形垂直通道的换向球阀，主要用于管路中对介质进行截断或接通，使介质按照预定的程序输送到各个指定点，即方便而迅速，实现一阀多用的效果。电动四通球阀的特点是球体的两条通道为X形布置，四个通道口径均布于球体赤道圆周截面上，当球体沿顺时针旋转90°时，能使相近的两个通道实现两两相同，同时对两种介质的流向进行切换，可替代四个阀门，简化程序、方便操作，同步性好。
电动四通球阀结构特点：
1、流体阻力?。呵蛱搴头宓牧庸艿澜孛嫦嗟?，且球体通道采用圆弧连接，介质通过球体是，流体阻力小。
2、密封性能好：阀座采用具有一定弹性变形和高强度的PTFE材料，达到良好密封性能保证了阀门的稳定性。
3、使用寿命长：阀门的阀芯和光见颈材料采用奥氏不锈钢，阀座材料选用PTFE，能达到良好的抗腐蚀性作用，延长了阀门的使用寿命。
电动四通球阀技术参数：
|
阀体形式 |
四通阀体 |
|
公称通径 |
DN50～300mm |
|
公称压力 |
PN1.6、2.5、4.0 MPa |
|
阀体材质 |
WCB铸钢、304不锈钢、316不锈钢 |
|
连接形式 |
法兰连接 |
|
阀座密封 |
PTFE：-30℃～180℃；PPL ：-30℃～250℃
|
|
适用介质 |
水液、气体、油类等 |
|
设计和制造 |
GB/T12237-1989； APl608 |
|
检验和试验 |
GB/T13927-1992； APl 598 |

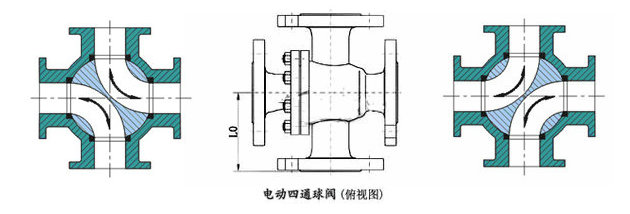

电动四通球阀换向原理图：
一阀实现正反供水切换，每转90 ，供水方式切换一次，以前需四个阀门，供水时阀1、4 开启，阀2、3关闭；反向供水时阀2、3开启，阀1、4 关闭，现用一台四通球阀替代，操作方便。
电动四通球阀性能规范：
|
公称压力(MPa) |
常温最大工作压力(MPa) |
壳体试验压力(MPa) |
气密封试验压力(MPa) |
高压密封试验压力(MPa) |
|
PN1.6 |
1.6 |
2.4 |
0.6 |
1.76 |
|
PN2.5 |
2.5 |
3.8 |
0.6 |
2.75 |
|
PN4.0 |
4.0 |
6.0 |
0.6 |
4.4 |
|
l50LB |
2.0 |
3.0 |
0.6 |
2.2 |
