    电动螺纹球阀

    电动螺纹球阀

    • 阀门型号：Q911F，Q911H
    • 通径规格：DN15～DN100
    • 结构形式：浮动直通式
    • 阀体材质：碳钢、不锈钢304、316、316L等
    • 公称压力：PN10、PN16、PN25、PN40、PN64
    • 适用温度：PTFE:-29～+178℃，PPL:-29～+300℃
    • 应用范围：水、油品、气体及腐蚀性介质
    • 产品特点：体积小、重量轻、安装方便、阻力小、动作稳定可靠
    电动内螺纹球阀简介：

    电动内螺纹球阀又称电动丝扣球阀，其是指螺母和管接头上为螺纹状的球阀，采用直连的方式，将电动执行机构与内螺纹球阀连接组合而成。电动内螺纹球阀一般比较小，口径在DN50以下的比较常见，因为与阀门连接的管道很难开螺纹，所以一般超过这个尺寸都不适合使用。电动内螺纹球阀选用不同的材质，可分别适用于多种介质，可在压力为PN1.0～4.0MPa，工作温度为 -29～300℃的各种管路上，做两位切断或调节使用。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。
    电动内螺纹球阀标准规范：

    检验标准: JB/T9092,API598, EN12266
    产品标准: GB/T12237, ASME16.34, API608
    管螺纹标准: GB/T7306, GB/T7307, ISO7-1, ISO288-1
    ASMEB1.20.1, BS21, DIN2999/599, BSP

    试验压力：1.6  2.5  4.0
    强度试验：2.4  3.8  6.0
    密封试验：1.8  2.8  4.4

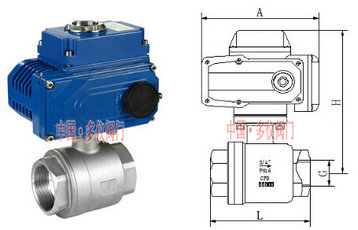

    		电动螺纹球阀结构图
    电动螺纹球阀结构图
    电动内螺纹球阀原理：

    电动螺纹球阀执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转，球体绕垂直于通道轴旋转90°，实现对管道中流体介质的比例调节或切断控制，电动螺纹球阀属于直通阀门，全开状态介质与密封面无接触，其寿命长、密封面和介质摩擦磨损率低，适合介质含颗粒、带腐蚀性流体使用。

    电动内螺纹球阀技术参数：

    公称通径DN15～DN100(mm)

    公称压力PN1.0、1.6、2.5、4.0MPa

    连接形式内螺纹连接（螺母旋紧式）

    密封形式O型球型阀芯

    电源电压AC110V、AC220V、AC380V（DC24等）

    旋转范围0～90°

    动作时间15秒/30秒/60秒（可定制快开）

    阀体材质碳钢、不锈钢304、316、316L等

    流量特性快开特性

    泄露量Q硬密封：≤额定流量的10-5 ；软密封：零泄漏

    适用温度PTFE:-29～+178℃，PPL:-29～+300℃

    适用介质液体、油、气体及各种腐蚀性介质
    控制方式普通开关型(开关两位模式)、智能调节(4～20mA模拟量信号控制)

    电动内螺纹球阀零件材料：

    连接方式内螺纹连接对焊连接
    零件名称阀体阀盖WCBCF8(304)CF8M(316)WCBCF8(304)CF8M(316)
    球体、阀杆2Cr130Cr19Ni9OCr17Ni12Mo22Cr130Cr19Ni9OCr17Ni12Mo2
    密封圈、填料增强聚四氟乙烯、对位聚苯
    适用工况适用介质水、蒸汽 、油品等硝酸等腐 蚀性介质醋酸等腐 蚀介质水、蒸汽 、油品等硝酸等腐 蚀性介质醋酸等腐蚀介质
    适用温度-29～180℃(增强四氟乙烯)、-29～300℃(对位聚苯)
