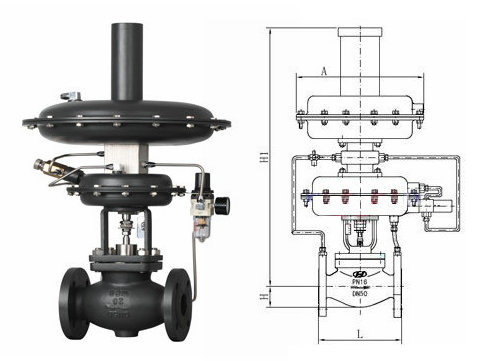

自力式氮封阀
- 阀门型号：ZZDQ
- 通径规格：DN20～DN100mm
- 结构形式：直通铸造阀
- 阀体材质：铸钢（WCB）、不锈钢（304、316、316L）
- 公称压力：PN16、PN40
- 适用温度：-20-80℃ -20-350℃
- 应用范围：石油、化工、气体
- 产品特点：无需外部能源，根据自身压力即可进行调节
自力式氮封阀概述：
自力式氮封装置调节阀主要由快速泄放阀和自力式微压调节阀，以及压力弹簧、指挥器、脉冲管等相关部件组成，主要用于保持容器顶部?；て澹ㄒ话阄?的压力恒定，以避免容器内物料与空气直接接触，防止物料挥发，被氧化，以及容器的安全，特别适用于各类大型储罐的气封?；は低?。
自力式氮封阀特点：
自力式氮封阀具有节能、动作灵敏、运行可靠、操作与维修方便等特点，广泛应用于石油、化工等行业。自力式氮封阀无需外部能源，利用管道自身压力即可进行调节，能在无电、无气的场合工作，既方便又节约能源，降低成本。
自力式氮封阀参数：
|
技术参数和性能 |
|
公称通径 |
Dn20、25、32、40、50、65、80、100mm |
|
公称压力 |
PN1.6、4.0MPa |
|
法兰标准 |
JB/T79.1-94、79.2-94等 |
|
阀体材料 |
铸钢、不锈钢 |
|
阀体型式 |
单座(P)、双座(N)、套筒(M) |
|
阀芯材料 |
硬密封：不锈钢 |
|
软密封：不锈钢镶嵌橡胶圈 |
|
阀杆材料 |
不锈钢 (1Cr18ni9Ti、1Cr18Ni12MoTi) |
|
压力平衡 |
不锈钢波纹管 |
|
流量特性 |
快开 |
|
使用温度 |
-20-80℃ -20-350℃ |
自力式氮封阀工作原理：
当储罐内压力升高至设定压力时，快速泄放阀迅速开启，将罐内多余压力泄放。当微压调节阀在储罐内压力降低时，开启阀门，向罐内充注氮气。因微压调节阀必须使用在压力为0.1Mpa压力以下，现场压力较高，必须安装ZZYP型压力调节阀将压力调节阀将压力降低至0.1Mpa以下才可使用。公称压力0.1Mpa，压力可按分段设定，从0.5Kpa 至66 Kpa以下，介质温度温度≤80℃。
自力式氮封阀结构组成：
|
结构组成 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
主阀 |
主阀阀芯 |
主阀执行机构 |
减压阀 |
节流阀 |
指挥器阀芯 |
检测机构 |
预设弹簧 |
主阀 |
检测机构 |
弹簧 |
