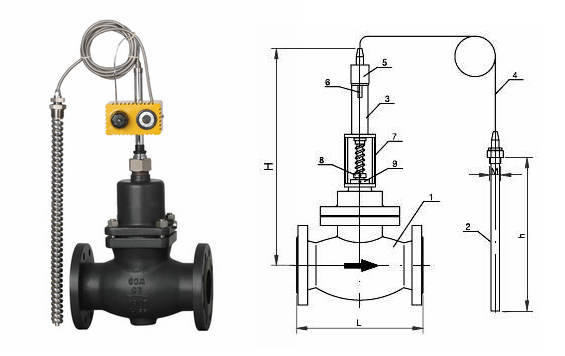

自力式温度调节阀
- 阀门型号：ZZWP-16B、ZZWP-16K
- 通径规格：DN15～DN150mm
- 结构形式：柱塞式
- 阀体材质：铸钢（WCB）、不锈钢（304、316、316L）
- 公称压力：PN1.6、2.5、4.0MPa
- 适用温度：0℃-250℃
- 应用范围：液体、气体和蒸汽以及特殊场合
- 产品特点：无电源、气源即可进行温度自动调节
自力式温度调节阀概述：
ZZWP自力式温度调节阀又称温度控制阀，主要由控制阀门和一个带定点调节的温控器组成，无需外界能源即可进行温度自动调节，按用途分为加热型和冷却型，适用于液体、气体和蒸汽以及特殊场合的温度调节，亦可使用在防止对过热或热交换场合。该阀结构简单，操作方便，选用调温范围广、响应时间快、 密封性能可靠，广泛应用于化工、石油、供暖、空调、生活热水中。
自力式温度调节阀的特点：
自力式温度调节阀无电源、气源就能正常工作，利用液体受热膨胀及液体不可压缩的原理实现自动调节，控制作用为比例调节。公称压力为PN1.6、4.0，公称通径15-150mm，温度调节范围从0-250℃，多种多样的品种可供选择。
自力式温度调节阀参数：
|
阀体 |
|
公称通径 |
DN15、20、25、32、40、50、65、80、100、125、150mm |
|
公称压力 |
PN1.6、4.0MPa |
|
法兰标准 |
ANSl、JIS、DIN、GB、JB(特殊可按用户提供) |
|
阀体材料 |
铸钢(ZG230-450)、铸不锈钢 |
|
阀芯材料 |
硬密封：不锈钢 |
|
软密封：不锈钢镶嵌橡胶圈 |
|
压力平衡 |
不锈钢波纹管( DN15-125)、平衡膜片( DN150-250) |
自力式温度调节阀工作原理：
自力式温度控制阀利用感温液体不可压缩的原理，而实现温度自动调节，有加热型和冷却型两种，当被控介质温度升高，控制阀门关闭（加热型）；当被控介质温度升高，控制阀门开启（冷却型）。
自力式温度调节阀温度范围：
|
允许工作温度 |
|
公称通径 |
|
15-150mm |
|
密封型式 |
硬密封 |
≤150℃ |
|
散热片≤200℃ |
|
PN16阀体加散热片≤300℃※ PN40阀体加散热片≤350℃※ |
|
软密封 |
≤150℃ |
|
额定流量系数、噪音衡量系数、允许压差 |
|
公称通径DN(mm) |
|
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
额定流量系数KvS |
|
4 |
6.3 |
8 |
16 |
20 |
32 |
50 |
80 |
125 |
160 |
280 |
|
噪音衡量系数Z值 |
|
0.6 |
0.6 |
0.6 |
0.55 |
0.55 |
0.5 |
0.5 |
0.45 |
0.4 |
0.35 |
0.3 |
|
允许压差( Mpa) |
PN16 |
1.6 |
1.5 |
1.0 |
|
PN40 |
2.0 |
