    多仪阀门 – 球阀 – 气动球阀系列
    气动对夹式球阀

    气动对夹式球阀

    • 阀门型号：Q671F
    • 通径规格：DN15～DN150mm
    • 结构形式：V型、O型阀芯
    • 阀体材质：碳钢WCB、不锈钢304、316、316L等
    • 公称压力：PN1.0、1.6、2.5MPa
    • 适用温度：-40℃-450℃
    • 应用范围：油、水、气及纸浆或纤维状流体
    • 产品特点：结构长度短、重量轻、安装方便、节省材料
    气动对夹式球阀概述：

    气动对夹式球阀主要用于短线管道和特定空间的场合，主要由单(双)作用气动执行器与超薄型球阀组成，是一种新一代超短法兰距球阀。与普通球阀相比，具有结构紧凑，长度短、体积小，且阀座与端面法兰距离近，物料滞留少，密封性能优越等特点。气动对夹式球阀可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。

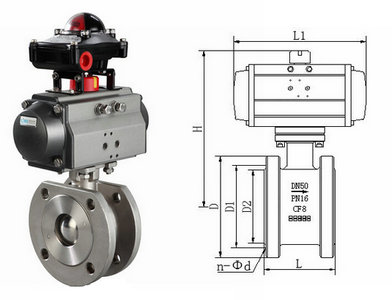

    气动对夹球阀结构图
    气动对夹式球阀特点：

    气动对夹式球阀球芯通道形状有V形或O形，具有结构长度短、重量轻、安装方便、节省材料等显著优点，适用于安装位置比较短的场合，维修方便，阀门设计易拆卸，在阀门一端有螺旋阀盖，此阀盖控制阀座与球芯密封及开关松紧度。

    气动对夹式球阀参数：

    公称通径DN15～DN200(mm)
    公称压力1.0、1.6、2.5MPa
    连接形式超薄法兰、对夹式
    结构形式直通式
    驱动形式压缩空气4-7bar
    温度范围PTFE≤150℃、PPL≤250℃、硬密封≤450℃
    阀芯结构V型、O型阀芯
    阀体材质碳钢WCB、不锈钢304、316、316L等
    密封材料PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金)
    使用介质油、水、气及纸浆或纤维状流体
    控制方式开关式(两位切断)、调节型(阀门定位器4～20mA信号)

    气动对夹式球阀功能可?。?/strong>

    驱动方法压缩空气(可带手轮)
    供气压力0.4-0.7mpa
    气源接口G1/4"、G1/8"、G3/8"、G1/2"
    环境温度-30～+70℃
    作用形式
    单作用（弹簧复位）：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
    双作用（通气开关）：气关式(B)--失气时阀不变(FL)；气开式(K)--失气时阀不变(FL)
    可选附件定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

    相关产品： 电动对夹式球阀
