球阀的工作原理（图）
时间：2018-07-26 16:55:07 来源：多仪阀门 点击：0次
球阀原理（图） 球阀工作原理
球阀的启闭件是带有圆形通道的球体，绕垂直于通道的轴线旋转，球体随阀杆转动从而达到启闭通道的目的。球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密?？筛莨た鲂枰?，装配不同的驱动装置形成多种不同控制方法的球阀，如电动球阀，气动球阀，液动球阀等等.
球阀工作原理：
当球阀旋转90度时，在进、出口处应全部呈现球面，从而关闭阀门，截断介质的流动。
当球阀回转90度时，在进、出口处应全部呈现球口，从而开启流动，并且基本没有流阻力。 |

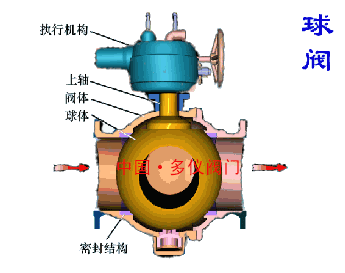

球阀工作原理图 |
球阀结构原理：
1．球阀不受安装方向的限制，介质的流向可任意。流体阻力小，全通径的球阀基本没有流阻。
2．球阀结构简单，相对体积小，重量轻，便于维修。
3．紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
4．球阀适用于经常操作，启闭迅速、轻便。 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6．球阀密封性能好。在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
8．由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。
9、球阀流体阻力小，无振动，噪声小。
