气动硬密封蝶阀
- 阀门型号：D643H，D673H，D643Y，D673Y
- 通径规格：DN50～DN1200
- 结构形式：三偏心硬密封
- 阀体材质：碳钢、不锈钢304、316、316L等
- 公称压力：PN10、PN16、PN25、PN40
- 适用温度：-40℃～550℃
- 应用范围：水、蒸气、油品、酸类腐蚀性等
- 产品特点：寿命长，启闭无摩擦，使用范围广，可用于高温高压
气动硬密封蝶阀简介：
气动硬密封蝶阀属于长寿命、高品质蝶阀，采用三维偏心原理设计，主要由法兰或对夹式硬密封蝶阀与气动执行装置连接组成，阀座和碟板密封面采用不同硬度的金属材料或不锈钢制成，具有耐高温、耐腐蚀、耐磨损等优点。气动硬密封蝶阀采用硬软密封兼容的多层次结构，无论在低温或高温的工况中都能保证优良的密封性能，且阀门在开启和关闭时碟板和阀座基本无摩擦现象，大大提高了蝶阀的使用寿命。气动硬密封蝶阀广泛应用于电力、油品、蒸汽、空气、污水等介质的管道当中，是开关控制或调节流量的最佳装置。

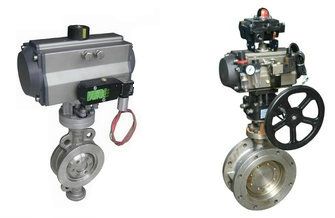

气动对夹式硬密封蝶阀 气动法兰硬密封蝶阀气动硬密封蝶阀性能特点：
1、采用三偏心原理结构，阀座与碟板在启闭时几乎无摩擦，提高了使用寿命。
2、结构独特，操作灵活、省力、方便、不受介质压力的高、低影响，密封性能可靠。
3、可分为气动对夹式硬密封蝶阀和气动法兰硬密封蝶阀，满足于不同连接方式，方便安装在管道中。
3、密封是采用软硬金属片层叠组成，具有金属密封和弹性密封的双重优点，无论在低温和高温情况下，均具有优良的密封特性。
5、蝶阀设有密封调节装置，长期使用后若密封性能下降，可调节碟板密封圈向阀座靠近即可恢复原有密封性能，大大地提高使用寿命。气动硬密封蝶阀技术参数：
| 公称通径 | DN50～DN1200(mm) |
| 压力等级 | PN1.0、1.6、2.5、4.0MPa |
| 连接方式 | 对夹式、法兰连接 |
| 密封形式 | 金属硬密封 |
| 驱动方式 | 气源驱动,压缩空气5～7bar |
| 动作范围 | 0～90度 |
| 阀体材质 | 碳钢、不锈钢304、316、316L等 |
| 工作场合 | 水、蒸气、油品、酸类腐蚀性等 |
| 温度范围 | -40℃～550℃ |
| 控制方式 | 开关型、调节型（?？?，常闭） |

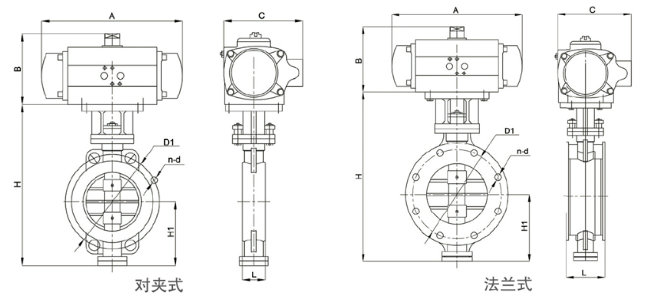

气动对夹式硬密封蝶阀结构图 气动法兰硬密封蝶阀结构图气动硬密封蝶阀执行机构：| 供气压力 | 0.4～0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
| 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
1、软密封使用于低压-常压，硬密封可使用于中高压工况。
2、软密封用于低温，常温环境，硬密封可用于低温、常温、高温等环境。
3、软密封蝶阀多为中线型结构，硬密封一般是单偏心、双偏心和三偏心蝶阀结构。
4、软密封蝶阀比三偏心硬密封蝶阀密封性能比较好，但三偏心蝶阀在高压高温环境下可以保持良好的密封。
气动硬密封蝶阀和气动软密封蝶阀的优缺点：
硬密封蝶阀使用寿命长，但是密封性相对比软密封差。
软密封蝶阀的优点是密封性能好，缺点是容易老化、磨损、使用寿命短。
软密封蝶阀多适用于含腐蚀性等常温管路做启闭及调节，硬密封蝶阀多用于供热、供气、及煤气、油品、酸碱等环境。
