止回阀(单向阀)型号编制表示方法
时间：2015-10-11 10:50:59 来源：多仪阀门 点击：0次
止回阀型号表示方法 止回型号编制说明
止回阀(单向阀)型号编制说明：
止回阀(单向阀)也称作逆止阀或逆流阀，是一种通过介质本身的流动来开启或关闭阀瓣，且只能单方向流动，无法倒回的自动阀门，主要用于管道系统中防止介质倒流或反向流动使用。止回阀的用途很广，种类繁多，在不同的管路中或使用工况以及连接方式的不同，所选用的止回阀型号也都是不相同的。为了避免在购买阀门时出现选错型号，而导致在应用过程当中因选型不当而产生不必要的工况问题，用户应当对以下止回阀型号的编制说明有更多的了解和认知。
止回阀(单向阀)型号编制说明主要是对止回阀的附加条件、连接方式、结构形式、密封材料、压力等级以及壳体材质等做出详细分析，希望对大家在选购阀门时有所帮助。
止回阀(单向阀)型号表示方法：
止回阀附加代号：HH微阻缓闭止回阀、BH保温止回阀、HQ滚球式止回阀；
止回阀编制代号：H代表止回阀；
连接方式代号：4法兰、6焊接、7对夹；
结构形式代号：1升降式、2立式、4旋启式、6双瓣式、8蝶形；
密封材料代号：B巴氏合金、F氟塑料、H不锈钢、M蒙乃尔合金、X橡胶、Y硬质合金、W直接加工；
压力等级代号：16=压力十六公斤，PN1.6-25mpa，磅级150LB-2500LB、日级5K-63K；
壳体材质代号：Q球墨铸铁、C碳钢、P-304、R-316、A钛合金、I铬钼钢；
|
止回阀(单向阀)型号编制举例：

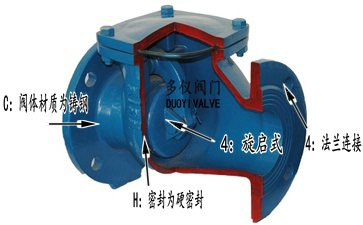

H44H-16C旋启式法兰止回阀
H：表示止回阀；
4： 法兰链接；
4： 旋启式；
H：密封材料为不锈钢；
16：压力为16公斤（1.6mpa）
C：阀体为碳钢。
|
 |
