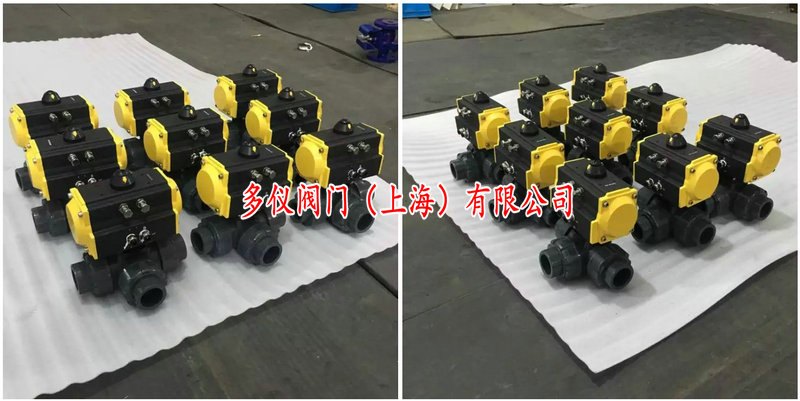

气动UPVC塑料三通球阀图片
时间：2018-09-03 11:25:08 来源：多仪阀门 点击：0次
气动UPVC三通球阀是一种可在含有各种腐蚀性介质中，用于截断、换向以及分流、合流的塑料三通球阀。不仅本体重量轻容易安装，且材质卫生无毒、耐磨损，被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业。
气动UPVC三通球阀特别适用于介质较洁净的液体和气体，且介质中不能含有颗粒状杂质，否则会引起物体刮坏密封圈，从而导致泄露的问题发生！一般工作温度在-10℃-85℃，压力在1.0mpa以内。
气动UPVC三通球阀分为三通T型及三通L型，可实现介质换向、分流、合流功能。L型三通球阀用于管路介质流向的切换，能使相互垂直的两个流道连通。T型三通球阀可用于介质的分流、合流及流向切换，T型球体通道可以使用三个通道互相连通，或是其中的两个通道连通，可以实现其中的两种、三种或四种功能。（如下图所示）
|
作用形式
|
双作用、单作用常闭，?？?/span>
|
|
驱动气源
|
5-7bar压缩空气
|
|
气动附件
|
限位开关、定位器、电磁阀、过滤减压阀、手轮机构
|
|
公称通径
|
DN15-100mm
|
|
公称压力
|
1.0MPa
|
|
适用温度
|
PTFE:-30~+80℃
|
|
连接方式
|
双由令、法兰
|
|
阀体结构
|
三通T型、三通L型
|
|
阀体材质
|
UPVC
|
|
阀板材质
|
UPVC
|
|
阀座衬里
|
PTFE
|
|
适用介质
|
PVC兼容的食品工业化学溶剂
|
-
-
