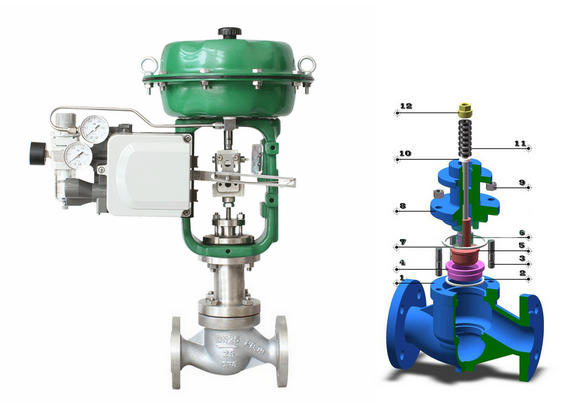

气动薄膜单座调节阀
- 阀门型号：ZJHP
- 通径规格：DN20～DN200mm
- 结构形式：单座柱塞型
- 阀体材质：铸钢（WCB）、不锈钢（304、316、316L）
- 公称压力：PN16、PN40、PN64
- 适用温度：-17℃-450℃（具体见产品详情）
- 应用范围：气体、液体、蒸汽等介质
- 产品特点：压降损失小、输出稳定、流量大、通道光滑截面相等
气动薄膜单座调节阀概述：
ZJHP气动薄膜单座调节阀特别适用于允许泄露量小、阀前后压差不大及有一定粘度和含少量纤维介质的场合，主要由气动多弹簧薄膜执行机构和低流阻单座阀组成。ZJHP气动薄膜单座调节阀是一种顶导向单阀座调节阀，结构简单、密封性能好、流量大、使用可靠，有效而足够的顶部导向系统，克服小开度时的震动，在广泛应用中取得较高的控制效果。
气动薄膜单座调节阀原理：
气动薄膜单座调节阀采用多弹簧执行机构，高度低、重量轻、装备简便，配以阀门定位器，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。流道呈S流线型、动作灵敏、压降损失小、阀容量大、流量特性精确，可用于苛刻的工作条件。【 查看
气动薄膜单座节阀工作原理动态图 】
气动薄膜单座调节阀参数：
|
阀体 |
|
形 式 |
直通单座铸造球型阀 |
|
公称通径 |
20、25、32、40、50、65、80、100、125、150、200mm |
|
公称压力 |
PN16、40、64bar |
|
法兰标准 |
JB/T79.1-94、792-94等 |
|
材 料 |
铸钢( ZG230450)、铸不锈钢（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等 |
|
上 阀 盖 |
标准型：-17-230℃ 散热型：230-450℃ 低温型：-60--196℃ 波纹管密封型：-40-350℃ |
|
阀盖形式 |
螺栓压紧式 |
|
填 料 |
V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料 |
|
结构形式 |
单座柱塞型 |
|
阀内组件 |
|
阀芯型式 |
单座柱塞型阀芯 |
|
流量特性 |
等百分比特性和线性特性 |
|
材 料 |
不锈钢、不锈钢堆司太莱合金、钛和耐腐蚀台金等。 |
气动薄膜单座调节阀执行机构：
|
执行机构 |
|
型 式 |
多弹簧薄膜执行机构 |
|
型 号 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
|
有效面积cm2 |
350 |
350 |
560 |
900 |
1400 |
|
行程mm |
10、16 |
25 |
40 |
40、60 |
100 |
|
弹簧范围KPa |
20-100（标准）、20-60、60-100、40-200、80-240 |
|
膜片材料 |
丁晴橡胶夹尼龙布、乙丙橡胶夹尼龙布 |
|
供气压力 |
140-400KPa |
|
气源接口 |
RCl/4" |
|
环境温度 |
-30-70℃ |
气动薄膜单座调节阀作用形式：
|
阀作用形式 |
|
气关式（B）- 失气时阀位开（FO）；气开式(K)一失气时阀位关(FC) |
|
附件 |
|
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
相关产品：电子式电动单座调节阀
